اورینگ چیست؟

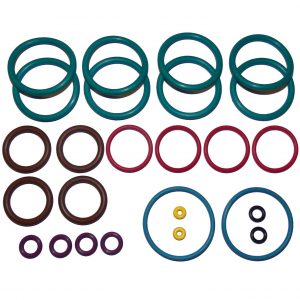

اورینگ Oring  که باعنوان پکینگ یا اتصال هلالی نیز نامیده می شود یک درز گیر مکانیکی به شکل هلالی است که حلقه ای لاستیکی با سطح مقطع گرد می باشد و برای قرار گرفتن در یک شیار و تحت فشار بودن میان دویا چند بخش طراحی شده است تا آب بندی در محل اتصال ایجاد نماید.از اورینگ می توان در کاربردهای ایستاتیک یا دینامیک جاییکه بین اورینگ و بخشهای متصل به آن حرکت وجود دارد استفاده کرد .مثالهایی از کاربرد دینامیک اورینگ  مانند شفتهای پمپ دوار و پستونهای سیلندر هیدرولیکی می باشد.اورینگ رایج ترین نوع آب بندی است که در طراحی ماشین آلات استفاده می شود چرا که اورینگ ها ارزان قیمت هستند و به آسانی قابل تولید هستند ، قابل اطمینان هستند و نصب آسانی دارند.اورینگ می تواند دهها مگاپاسکال(هزاران پاسکال) فشار را آب بندی نماید. Oring   اورینگ لاستیکی در دو شکل  حلقه ای و همچنین متری موجود می باشد .اورینگ حلقه ای معمولاً در سایزهای استاندارد وجود دارد وقتی نیاز به اورینگی با قطر خیلی بزرگ باشد از انواع متری استفاده می شود که با چسب به شکل حلقه ای تبدیل می شود و قابل استفاده می باشد. اورینگ ها  تقریباً در هر صنعتی کاربرد دارند مانند:



  • تولید اورینگ
  • تاریخچه تولید اورینگ
  • کاربردهای اورینگ
  • اندازه و سایز
  • جنس اورینگ ها
  • دیگر آببندها
  • استانداردها



تولید اورینگ Oring

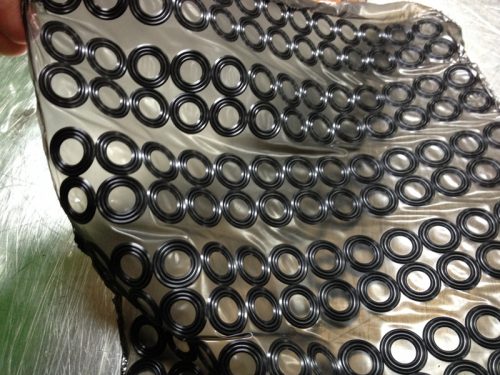

اورینگ ها با روش اکستروژن،قالب گیری تزریقی،قالب گیری با فشار و قالب گیری انتقالی تولید می شوند.

تولید و فروش اورینگ لاستیکی وایتون سیلیکون NBR kalrez
تولید oring اورینگ لاستیکی





تاریخچه تولید اورینگ

مخترع اورینگ Oring ، اورینگ وایتون،اورینگ سیلیکون ، kalrez,HNBR , NBR

مخترع اورینگ Oring لاستیکی
مخترع اورینگ Oring

تولید اورینگ oring اولین بار در تاریخ 12 می 1896 توسط یک سویدی به نام جی او لوندبرگ انجام شد.و در آمریکا در سال 1937 توسط  مکانیک   دانمارکی 72 ساله به نام نیلز کریستسنسن انجام شد.او در سال 1891 وارد آمریکا شد . توانست خیلی زود حق ثبت اختراع سیستم ترمز هوایی برای تراموا به دست آورد. علیرغم تلاشهای قانونی او حق مالکیت فکری او از شرکتی به شرکت دیگر منتقل می شد تا در نهایت به شرکت وستینگ هاوس رسید.در طی جنگ جهانی دوم دولت آمریکا از امتیاز تولید اورینگ به عنوان محصول مهمی  مرتبط با جنگ  بهره برداری کرد حق تولید آن را به سازمانهایی اعطا کرد. کریستسنسن مبلغ هنگفتی به میزان 75000 دلار برای تلاش خود به دست آورد. و با دادخواهی قضایی حتی این مبلغ را به وراث خود تا 100000 دلار در سال 1917 یعنی 19 سال پس از مرگ خود رساند.



کاربردهای اورینگ Oring  ،اورینگ وایتون،اورینگ سیلیکون و

طراحی موفق برای به کار بردن اورینگ مستلزم نصب مکانیکی صحیح می باشد که بتواند تغییر شکل و دفرمگی  اورینگ را پیش بینی کند.فشار مکانیکی وارده بر سطوح اورینگ که با سیال در تماس است محاسبه می گردد تا زمانیکه فشار سیال از فشار محل اتصال اورینگ بیشتر نشود عمل آب بندی به خوبی انجام می گیرد و نشتی وجود نخواهد داشت.خوشبختانه فشار سیال درسراسر مواد اورینگ که غیر قابل فشرده شدن است به طور اساسی منتقل می کند وفشار سطح  همزمان با فشار فزاینده بالا می رود.به همین دلیل اورینگ می تواند تا زمانیکه از لحاظ مکانیکی درست نصب شود فشارهای بالا را آب بندی نماید.عمده ترین دلیل عدم آب بندی موفق با اورینگ ها، بیرون آمدگی قسمتهای جفت شده می باشد. درزگیر برای ایجاد یک نقطه تماس بین اورینگ و سطوح آب بندی طراحی می شود.این مساله فشار  موضعی  زیادی را باعث می شود که حاوی فشار زیادی بدون فراتر رفتن فشار حاصله از  اورینگ .ماهیت انعطاف پذیر جنس اورینگ نواقص در قسمت اتصال را اصلاح می کند.اما با این حال پرداخت کاری درست قسمتهای جفت شده مهم است مخصوصاٌ در دمای پایین که لاستیک آب بندی به دمای انتقال شیشه ای می رسد و به طور فزاینده ای کریستالی می شود.در بعضی از کاربردهای با درجه حرارت بالا، ممکن است نیاز به نصب اورینگ در حالت فشرده تنگستن داشته باشیم تا اثر Gow-Joule جبران شود.



سایز اورینگ Oring

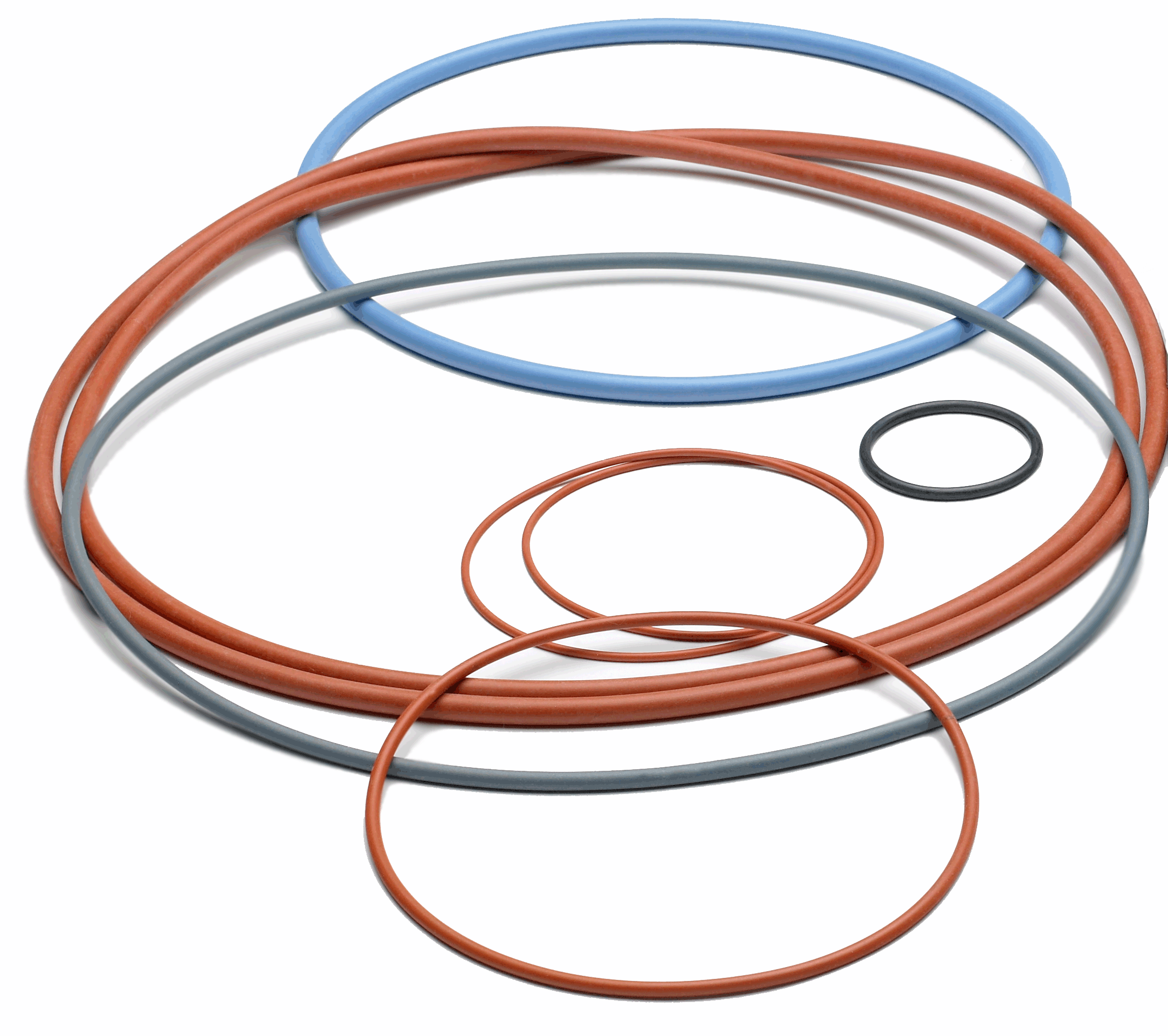

اورینگ ها  در سایز های مختلف در سایز های استاندارد سانتیمتری و اینچی وجود دارند.اندازه ها با قطر داخلی و قطر سطح مقطع مشخص می شوند.در آمریکا رایجترین اندازه های اینچی مطابق با مشخصات  SAE AS568C  به عنوان مثال AS568-214 شناخته می شوند ISO 3601-1:2012  شامل اندازه های استاندارهای که معمولاً در سطح دنیا چه با واحد اندازه گیری اینچی و چه متری استفاده می شوند.در انگلستان نیزاندازه های استانداردی وجود دارد که به نام BS معرووف می باشد که معمولاً از رنج BS001  تا  BS932  می باشند.چندین مشخصات سایزی دیگر وجود دارد.

اورینگ اینچی ، اورینگ میلی متری



جنس اورینگ ها  Oring

  1. NR&SBR   با کشش و مقاوت پارگی بالا
  2. NBRنیتریل- مقاوم در برابر سایش و روغنهای معدنی و گریس ها و حرارت
  3. HNBR  مقاومت سایشی و فشار بالا و مقاوم در برابر انواع مواد هیدروکربوری و روغن ها
  4. وایتون Viton   مقاومت فیزیکی و حرارت بالا در برابر فشار و روغن ها،اسیدها،بنزین، آب کلردار
  5.  Kalrez کالرز مقاومت شیمیایی عالی در برابر هر نوع ماده شیمیایی ،اسید با تحمل حرارت تا ۴۰۰درجه سانتیگراد
  6. EPDM  مقاومت در برابر اوزون،آب و اسیدها و آب شور دریا
  7. سیلیکون مقاومت حرارتی و الکتریکی بالا و رنگ پذیری خوب  و مصارف بهداشتی،پزشکی و غذایی و هوای 200 تا 300 درجه فارنهایت
  8. فلوروسیلیکون مقاومت حرارتی و برودت بالا و مقاوم در برابر بنزین
  9. ACM& AEM  مقاوم در برابر حرارت و روغنهای داغ
  10.  هایپالون & کلروپرن مقاوم در برابر انواع گازها



اورینگ oring  سیلیکون:

اورینگ SILICON یا ( MVQ) این قابلیت را دارد که حالت الاستیسیته خود را در دمای 60- درجه تا 200+ بالای صفر حفظ کند . چسبندگی بسیار خوبی دارد رنگ اصلی آن بی رنگ و شفاف می باشد که برای مصارف بهداشتی ، غذایی و پزشکی کاربرد دارد و نوع صنعتی آن دارای رنگهای مختلفی ازجمله قرمز – نارنجی – زرد و طوسی میباشد .مقاومت اورینگ silicon در برابر گاز اوزن – نور فرا بنفش – جو – روان کارها و آب بسیار خوب است ، اما استفاده از اورینگ های سیلیکون در اجزا و آب بند های دینامیکی توصیه نمی شود .اورینگ سیلیکون حرارت مستقیم را تاب نمی آورد و تحمل آن در برابر حرارت خشک می باشد ، همچنین اورینگ سیلیکون مقاومت حرارتی و الکتریکی بالا و رنگ پذیری خوب و مصارف بهداشتی و پزشکی و غذایی دارد . سیلیکون را میتوان درکارخانجات ساخت قطعات خودرو – پزشکی (اورینگ های ارتودنسی – ایمپلنت) ، صنعت پوشاک (زیره کفش) ، لوازم ورزشی ، صنعت برق و… استفاده نمود

  •  در صنعت نفت و گاز،پتروشیمی،پالایشگاه ها
  • اورینگ اتصالات در مصارف آب و فاضلاب ، آبرسانی
  • خودرو
  • لوازم خانگی و..
  • کارخانجات سیمان
  • مواد شیمیایی
  • انواع ماشین آلات صنعتی



تشخیص جنس اورینگ

براي تشخیص دادن اورینگ oring  اصلي و نسوز از جنس معمولي كمي اورینگ را مي كشیم اگر سطح اورینگ حالت اولیه و شكل خود را از دست نداد جنس آن اصلي و نسوز مي باشد ولي اورینگ ھاي معمولي را اگركمي بكشیم شاھد خلل و فرج در سطح آن خواھیم شد وحالت خود را از دست مي دھد. اورینگ ھاي اصلي و نسوز در برخورد و كار در مایعات از قبیل روغن و گازوئیل وبعد از مدت زمان كاري زیادی ھنوز ھمان حالت اولی و نرمي خاص خود را دارند ولي اورینگ ھاي معمولي در برخورد با این مواد ومایعات بزودي خشك و ترد و شكننده مي شوند و عمرخیلي كمتري دارند.



دیگرآب بندها

در طراحی آب بندها و اورینگ ها غیر از سطح مقطع گرد سطح مقطع های به شکل دیگر می تواند وجود داشته باشد، یک نمایه X شکل، معمولا به نام رینگ  X، ​​حلقه Q، یا نام تجاری مارک Quad Ring نامیده می شود. هنگامی که نصب می شود، آنها با 4 سطح تماس می گیرند 2 سطح تماس کوچک در بالا و پایین این در مقایسه با سطوح تماس یکنواخت بزرگتر و پایین تر از سطح استاندارد O-ring است. Xرینگ ها اغلب در کاربردهای متقابل  استفاده می شود.در حالیکه ایکس رینگ ها در مقایسه با اورینگ ها oring اصطحکاک و سایش را کاسته و خطر مارپیچ شدن را کاهش می دهد. همچنین رینگ هایی با پروفیل مربعی وجود دارد که معمولا به صورت مربع، برش ماشین تراش یا حلقه مربعی نامیده می شود. هنگامی که O-rings به علت نوآوری، فقدان فرآیندهای تولید کارآمد و محتوای کار بالا، حلقه های مربعی به عنوان جایگزینی اقتصادی برای حلقه های O معرفی شده اند حلقه مربع معمولا با قالب سازی یک اسلیو الاستومر ساخته می شود که سپس تراش برش می شود. این نوع آب بندی گاهی اوقات است با مواد خاص و تکنولوژی قالب سازی (فشرده سازی قالب، قالبگیری انتقال، قالب گیری تزریقی)، به ویژه در حجم کم.ارزان تر است.عملکرد فیزیکی آب بندی رینگ های مربع در کاربردهای استاتیک بهتر از O-rings است، اما در کاربردهای پویا آن را نسبت به O-rings ضعیف تر می کند. رینگ های مربعی معمولا فقط در برنامه های پویا به عنوان energizers در cap seal assembly استفاده می شود. حلقه های مربعی نیز مشکل تر از  O-rings نصب شوند.



استانداردهای اورینگ



  • AS 568A USA   آمریکا
  • BS 1806 انگلستان
  • DIN 3771 آلمان
  • SMS 1586  سوئد
  • AFNOR 47501 فرانسه
  • JIS B2401 ژاپن
  • ISO 3601 بین المللی



سیستمهای انرژی سیال ISO 3601- اورینگ ها

  • ISO 3601-1:2012 کدهای تخصیصی و  مقاومتی، سطح مقطع، و قطر داخلی
  • ISO 3601-2:2008 ابعاد محفظهبرای کاربردهای عمومی
  • ISO 3601-4:2008 رینگهای غیر اکستروژنی (بک آپ رینگها Back-up ring )

تولید اورینگ از نوع اورینگ معمولی تا اورینگ حساس

  • کالرز Kalrez FFKM
  •  مارکز Markez® (FFKM) Perfluoroelastomer
  • وایتون Viton® (FKM / FPM) Fluorocarbo
  • چمراز Chemraz®) FFKM)
  • سیمریز Simriz® ) FFKM)
  • نیتریل NBR
  • سیلیکون  ( VMQ / SIL)
  • اتیلن پروپیلن (EPDM / EPR)
  • فلوروسیلیکون (FVMQ / FSIL)
  • رسلنا هدایت کننده
  • Teflon® Encapsulated )FEP / PFA)
  • اورینگ های ولکانیزه
  • کامپوندهای اورینگ آراد پلیمر
  • اورینگ های  متریک / اورینگ متری / اورینگ طولی
  • اورینگ های آب بندی  کریوژنیک
  • قطعات سفارشی
  • سایزهای 2 Dash و 5  Dash
  • AS568
  • JIS   استاندارد ژاپن
  • BIS   استاندارد بریتانیا

خرید اورینگ  Oring، اورینگ وایتون ، اورینگ سیلیکون و…

این شرکت تولید کننده اورینگ به صورت کاملاً حرفه ای و تخصصی می باشد.جهت خرید اورینگ در سایزها و متریال متنوع شرکت آماده ارایه اطلاعات فنی لازم به شما می باشد.

کیت اورینگ، خرید اورینگ وایتون viton، خرید اورینگ  kalrez کالرز،اورینگ سیلیکونی،NBR ,اورینگ متری و… اورینگ اتصالات آب برای آبیاری کشاورزی قطره ای،برای پکیج دیواری و شوفاژ ، کلیه اورینگ های صنعت آبرسانی ، اورینگ ضد سایش مخصوص حفاری آب ، و مخصوص  شیر 6.8 *1.8 اورینگ انژکتور پژو 206 و پژو 405 و سمند و پارس .درب رادیاتور پراید و و تیبا ،رگولاتور 405 و سمند، پارس و پراید ، انژکتور پژو پرشیا ELX  و زانتیا ، شیر بخاری پژو و 405 سمند و پرشیا اورینگ پایه فیلتر روغن 206  و روغندان پژو405 اورینگ بوش و پیستون پژو 405 و پارس و سمند و 206 اورینگ کانکتور 1 و 1-1/4 و 3/4 اینچ اورینگ گلویی 70 متری ظرفیت بالا و کاپ اورینگ های صنعت گاز با جنس وایتون ،  انواع اورینگ ضد اسید ، ضد روغن ، ضد حرارت ، ضد حلال ،ضد بنزین ،معمولی، رنگی، اورینگ پایه فیلتر روغن 206 ، اورینگ ارتودنسی، اورینگ سوزن انژکتور، اورینگ منیفولد ال 90، اورینگ سیلیکونی ،اورینگ استپر موتور ،اورینگ سنسور میل سوپاپ پراید ، اورینگ پراید، اورینگ بخاری 206
